Gagner un filtre d'aplatissement
Le filtre d'aplatissement de gain (GFF), basé sur la technologie des réseaux de Bragg en fibre, avec le numéro de modèle OEGFF-100 est un filtre de type réfléchissant. Le OEGFF-100 peut être utilisé dans un amplificateur à fibre dopée à l'erbium (EDFA) en bande C ou en bande L ou amplificateur Raman. L'un des avantages du OEGFF-100 par rapport au filtre GFF à couche mince est que chaque la forme du filtre est différente, et il n'y a pas d'erreur accumulée lorsque plusieurs d'entre eux sont en cascade les uns avec les autres. La technologie avancée de fabrication de réseaux de Bragg à fibre et un ensemble de compensation de température breveté garantissent la fonction d'ondulation la plus faible et d'erreur la plus faible pour les meilleures performances d'égalisation de gain pour vos produits EDFA.

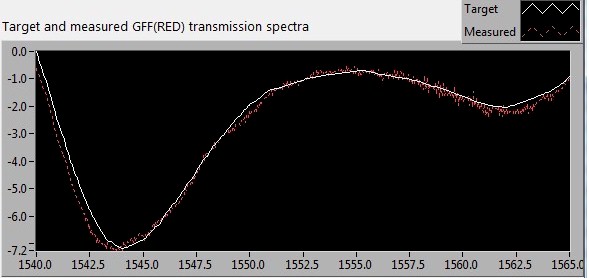

La courbe de transmission du OEGFF-100 est conçue sur mesure pour correspondre à votre courbe de gain spécifique avec un précision de +/- 0,2 dB pour une atténuation de 7 dB de 1520 nm à 1625 nm, et avec une précision de +/- 0,5 dB pour un atténuation maximale jusqu'à 15 dB de 1520 nm à 1625 nm.
Spécifications de l'OEGFF-100 :
| Paramètre | Unité | Valeur |
|---|---|---|
| Plage de longueurs d'onde | nm | 1520 - 1625 |
| Précision (typique) | dB | 0,5 |
| Précision (typique) | dB | 0.2 |
| Atténuation maximale | dB | > 15 |
| Perte d'insertion | dB | < 0,5 |
| PDL | dB | < 0.1 |
| PMD | ps | < 0.1 |
| Type de fibres | - | SMF-28 ou compatible |
| Tresse en fibre | m | 1 (ou taille personnalisée) |
| Package (athermique, longueur x DE) | mm | 78x7,3 |
| Connecteur | - | FC/PC, FC/APC ou SC |
Pour fabriquer et commercialiser des produits de réseau de Bragg sur fibre, vous avez besoin d'une licence de réseau de Bragg sur fibre. O/E LAND INC. dispose d'un accord de licence complet du portefeuille de technologies de réseaux de Bragg en fibre CRC/UTC. Clients qui utilisent la fibre Bragg ou incorporer des réseaux de Bragg en fibre avec leurs propres produits doivent acheter des réseaux de Bragg en fibre auprès d'un fabricant ayant une licence de réseau de Bragg sur fibre.
