Réseaux de Fibre de Stabilisateur de Diode Laser (comme cavité externe)
Dans de nombreuses applications, la longueur d'onde d'une diode laser de pompe doit être stabilisée pendant le fonctionnement. Fibre Bragg les réseaux sont une approche simple et efficace pour verrouiller la longueur d'onde de la diode laser de pompe. Les caillebotis en fibre sont également une approche simple et efficace pour stabiliser la longueur d'onde de tout dispositif à diode laser.
Nous pouvons proposer des réseaux de fibres pour les diodes laser de pompage 980nm (numéro de modèle OEFGS-980 et laser de pompage 1480nm
diodes (numéro de modèle OEFGS-148). Nous sommes également capables d'écrire les réseaux de fibres pour les diodes laser 850 nm
et d'autres diodes laser de longueur d'onde.
Le réseau de fibres forme une cavité externe et réfléchit une très petite partie du signal pour agir comme une rétroaction ainsi
stabilisation de la longueur d'onde de la pompe.
Nous fournissons également des stabilisateurs de diode laser avec des fibres à lentilles pour fournir des solutions complètes pour les lasers à pompe 1480nm et ensemble laser pompe 980 nm. D'autres processus comme le revêtement AR, le montage de viroles, la métallisation des pointes de fibres et la connectique peut également être réalisée en interne.
Habituellement, le laser à pompe à 1480nm utilise une fibre à lentille conique pour coupler la diode laser et le laser à pompe à 980nm utilisera une fibre à lentilles compensées pour effectuer le couplage. Pour plus d'informations sur les fibres à lentilles, rendez-vous sur page de fibre optique.
Les réseaux de fibres à cavité externe peuvent également réduire la largeur du spectre de la diode laser, en concevant correctement le diode laser. Nous fournissons des réseaux de fibres pour cavités externes laser avec des longueurs d'onde centrales de 600 nm à 2000 nm. La bande passante peut varier de 0,02nm à 2nm et la réflectivité de 0,3% à 90%.
Caractéristiques:
- Produit standardisé
- Fabriqué avec des fibres à lentilles pour réduire les coûts et augmenter les délais
- Livraison rapide
- Capacité de haut volume
- Assistance technique complète
- Rentable
- Un forfait athermique est disponible

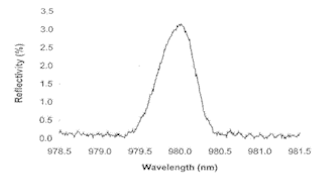

Spécifications du stabilisateur 980nm:
| Paramètre | Unité | Valeur | Tolérance |
|---|---|---|---|
| Longueur d'onde centrale | nm | 960 - 1060 | ± 0,5 |
| Bande passante (FWHM) | nm | 0.5 | ± 0.1 |
| Réflectivité | % | 5 | ± 1 |
| Type de fibres | - | Flexcor 1060 | Autres types de fibres disponibles |
| Longueur des fibres | m | 1.5 | Autres longueurs disponibles |
| Test de tension | kpsi | 100 | Typique |
| Recouvrable | - | Acrylate | Typique |

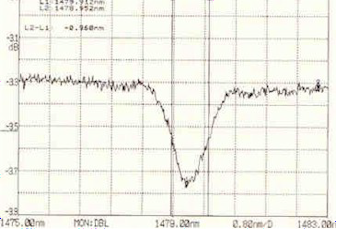

Spécifications du stabilisateur 1480nm:
Spécifications du réseau de fibres à cavité externe à diode laser:
