Capteurs de contrainte à réseau de Bragg à fibre

Un nouveau capteur de contrainte à réseau de fibres à faible coût est maintenant disponible chez O/E LAND INC. Basé sur notre nouveau design, ce Le nouveau capteur de contrainte à réseau de fibres peut être largement utilisé dans la construction, les ponts, l'aérospatiale, l'électricité, la pétrochimie, applications biomédicales, nucléaires et autres applications industrielles.

Le câble à fibre optique peut être emballé avec un câble armé (ou un autre type de câbles) pour le protéger des dommages dans les conditions difficiles. environnements tels que la rouille, les chocs, la corrosion, les vibrations et les objets mécaniques tranchants. OESTE-100 peut également être utilisé avec base de soudage pour avoir une longue durée de vie.

Capteur de contrainte à montage en surface avec numéro de modèle: OESTS-100

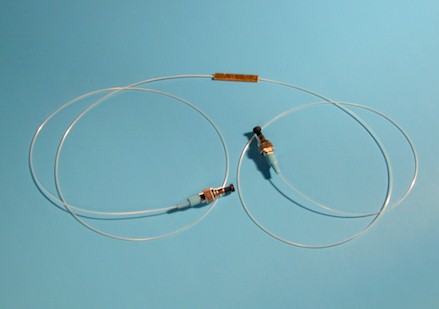

Figure1: Capteur de contrainte à réseau de Bragg à fibre pour montage en surface

Spécifications de l'OESTS-100:


Paramètre Unité Valeur
Plage µContrainte ± 1000
Résolution µContrainte 1
Température de travail °C -50 - +80
Taille (longueur x width x height) mm 70 x 18 x 11

Capteur de contrainte à montage en surface de petite taille avec numéro de modèle: OESTS-200

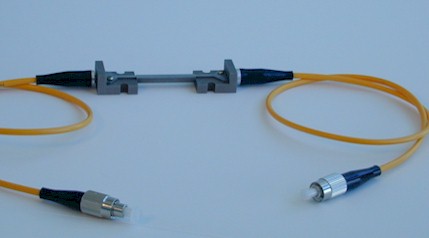

Figure2: Capteur de contrainte FBG avec montage en surface de petite taille

Spécifications de l'OESTS-200:


Paramètre Unité Valeur
Plage µContrainte ± 1000 (gamme de déformation plus large disponible)
Résolution µContrainte 1
Température de travail °C -50 - +80
Taille (longueur x width x height) mm 6 x 40 x 4

Capteur de contrainte à montage en surface à profil élevé avec numéro de modèle: OESTS-300

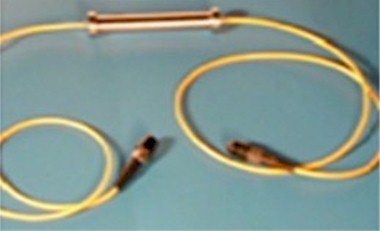

Figure3: Capteur de contrainte FBG avec montage en surface à profil élevé

Spécifications de l'OESTS-300:


Paramètre Unité Valeur
Plage µContrainte ± 1000 (gamme de déformation plus large disponible)
Résolution µContrainte 1
Température de travail °C -50 - +80
Taille (longueur x width x height) mm 8 x 54 x 7

Capteur de contrainte à montage intégré avec numéro de modèle: OESTS-400

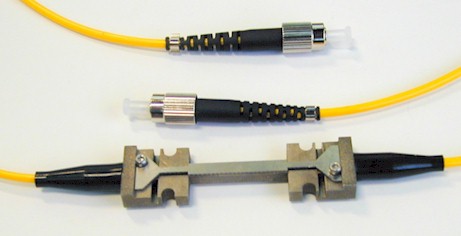

Figure4: Capteur de contrainte FBG avec support intégré

Spécifications de l'OESTS-400:


Paramètre Unité Valeur
Plage µContrainte ± 1000 (gamme de déformation plus large disponible)
Résolution µContrainte 1
Température de travail °C -50 - +80
Taille (diamètre x height) mm 18 x 100

Capteur de contrainte à longue plage de déformation avec numéro de modèle: OESTS-500

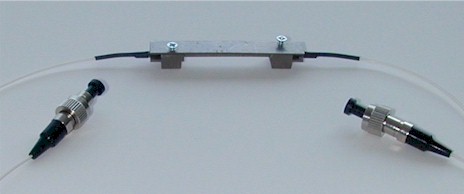

Figure5: Capteur de contrainte longue portée FBG

Spécifications de l'OESTS-500:


Paramètre Unité Valeur
Plage µContrainte > 5000 (gamme de déformation plus large disponible)
Température de travail °C -50 - +80
Taille (longueur x width x height) mm 150 x 20 x 12
Distance de montage mm 40

Capteur de contrainte à compensation de température avec numéro de modèle: OESTS-600

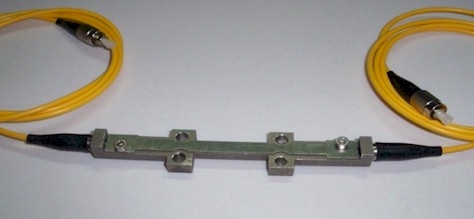

Figure6: Capteur de contrainte à réseau de Bragg à fibre compensée en température

Spécifications de l'OESTS-600:


Paramètre Unité Valeur
Plage µContrainte ± 1000
Résolution µContrainte 1
Température de travail °C -10 - +70
Taille (longueur x width x height) mm 70 x 20 x 12

Candidatures:

Les capteurs de température à réseau de Bragg en fibre avec n'importe quelle longueur d'onde peuvent être livrés en peu de temps. Produit pas cher, rapide délai de livraison, haute fiabilité et bonnes performances sont les principales caractéristiques de nos produits.


Remarque: toutes les spécifications sont susceptibles d'être modifiées sans préavis
